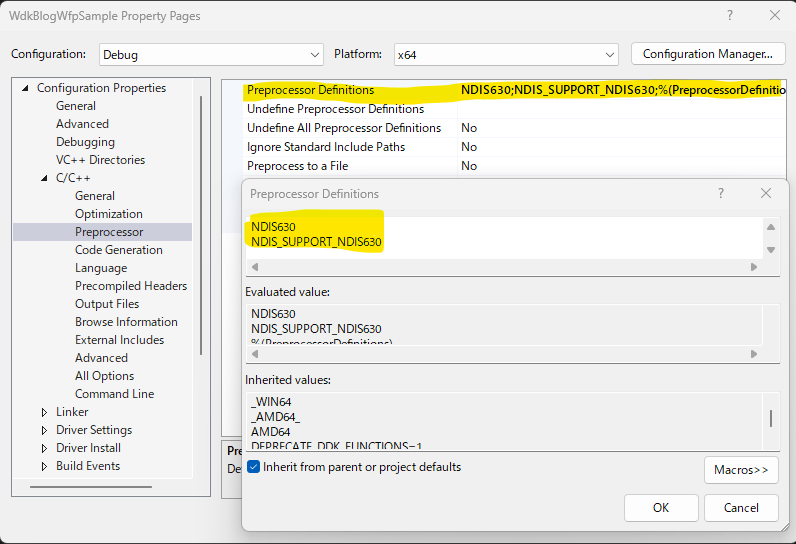

    1. 6.1. 5.1 Preprocessor Definitions の追加

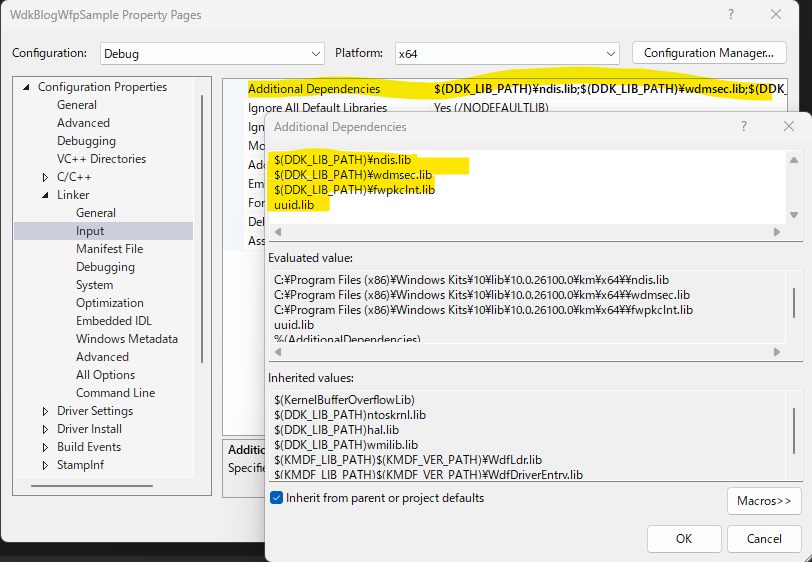

    2. 6.2. 5.2 Linker / Additional Dependencies の追加

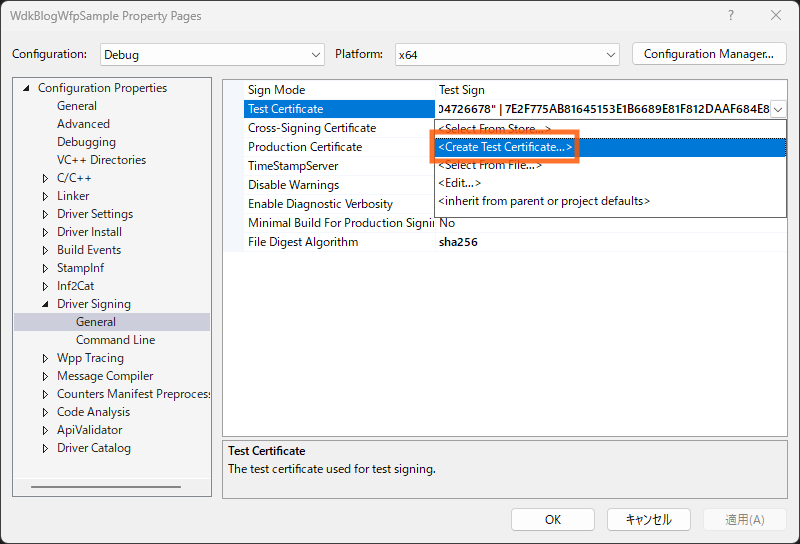

    3. 6.3. 5.3 Driver Sigining の設定
    4. 6.4. 5.4 ビルドの実行
  7. 7. 6. インストールと動作確認
    1. 7.1. 6.1 インストール
    2. 7.2. 6.2 動作確認
  8. 8. 7. まとめ

第1回では、Windows Filtering Platform (WFP) の全体像や、コールアウトドライバー実装に必要な考え方、ALE レイヤの位置づけについて整理しました。

第2回では、いよいよ 実装に踏み出します。
ここでのゴールは、最小構成のカーネルモードのコールアウトドライバーを作成します。


1. 今回作るもの（全体像）

今回扱う構成は、WFP で最もシンプルで最小構成パターンです。

  • カーネルモード
    • KMDF ベース
    • コールアウトドライバー（Fwps*, Fwpm* API）
  • ユーザーモード
    • 今回は無し

今回は、カーネルモードドライバーとユーザーモードアプリで役割分担を分けずに、ドライバー内で「どの通信をフィルターするか」、「対象の通信がきたら何をするか」をひとつのドライバーで実装します。

2. 開発環境の前提

本記事では、以下の環境を前提とします。

3. 最小構成コールアウト ドライバーの作成

まずは、「観察だけを行う」コールアウト ドライバーを作成します。

3.1 DriverEntry の実装

DriverEntry では、主に WDF の初期化、コールアウトの登録を行います。次にその具体的なコードを記載しました。

  • WDF (KMDF) の初期化
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    #include <ntddk.h>
    #include <wdf.h>
    #pragma warning(push)
    #pragma warning(disable:4201)       // unnamed struct/union
    #include <fwpsk.h>
    #include <fwpmtypes.h>
    #include <fwpmu.h>
    #include <ws2ipdef.h>
    #include <in6addr.h>
    #include <ip2string.h>
    #define INITGUID
    #include <guiddef.h>

    DRIVER_INITIALIZE              DriverEntry;
    EVT_WDF_DRIVER_UNLOAD          EvtDriverUnload;

    NTSTATUS
    DriverEntry(
      DRIVER_OBJECT* driverObject,
      UNICODE_STRING* registryPath
    )
    {
      NTSTATUS              status;

      WDF_DRIVER_CONFIG     config;
      WDFDRIVER             driver;

      PWDFDEVICE_INIT       pDeviceInit = NULL;
      WDFDEVICE             device      = NULL;
      PDEVICE_OBJECT        pDeviceObject;

      // Windows 8 以降と以前のバージョンの Windows の両方で実行される単一のドライバー バイナリを
      // 構築するには POOL_NX_OPTIN オプトイン メカニズムを使用します。
      // https://learn.microsoft.com/ja-jp/windows-hardware/drivers/kernel/single-binary-opt-in-pool-nx-optin
      ExInitializeDriverRuntime(DrvRtPoolNxOptIn);

      // フレームワーク ドライバー オブジェクトの作成
      WDF_DRIVER_CONFIG_INIT(&config, WDF_NO_EVENT_CALLBACK);
      config.DriverInitFlags |= WdfDriverInitNonPnpDriver;
      // コールアウトドライバーでは必ずアンロード ルーチンの提供が必要です
      // アンロード ルーチンでコールアウトの登録解除を行わないと ドライバー がアンロードされません
      config.EvtDriverUnload = EvtDriverUnload;
      status = WdfDriverCreate(
          driverObject,
          registryPath,
          WDF_NO_OBJECT_ATTRIBUTES,
          &config,
          &driver);
      if (!NT_SUCCESS(status))
          goto Exit;

      // Control Device Object の作成
      pDeviceInit = WdfControlDeviceInitAllocate(driver, &SDDL_DEVOBJ_KERNEL_ONLY);
      if (!pDeviceInit) {
          status = STATUS_INSUFFICIENT_RESOURCES;
          goto Exit;
      }
      WdfDeviceInitSetDeviceType(pDeviceInit, FILE_DEVICE_NETWORK);
      WdfDeviceInitSetCharacteristics(pDeviceInit, FILE_DEVICE_SECURE_OPEN, FALSE);
      WdfDeviceInitSetCharacteristics(pDeviceInit, FILE_AUTOGENERATED_DEVICE_NAME, TRUE);
      status = WdfDeviceCreate(&pDeviceInit, WDF_NO_OBJECT_ATTRIBUTES, &device);
      if (!NT_SUCCESS(status))
          goto Exit;

      // WDM デバイス オブジェクトの取得
      pDeviceObject = WdfDeviceWdmGetDeviceObject(device);
      WdfControlFinishInitializing(device);

    Exit:
      if (!NT_SUCCESS(status)) {
          if (device != NULL) {
              WdfObjectDelete(device);
              device = NULL;
          }
          if (pDeviceInit) {
              WdfDeviceInitFree(pDeviceInit);
              pDeviceInit = NULL;
          }
      }
      return status;
    };
  • （必要に応じて）デバイスや内部データ構造の初期化を行います。今回の例では特にないためスキップします。
  • 続いて、コールアウトを登録し、フィルターを追加します。これには、次の順序で関数を呼び出します。
    FwpsCalloutRegister を呼び出して、コールアウトをフィルターエンジンに登録します。
    FwpmCalloutAdd を呼び出して、コールアウトをシステムに追加します。
    FwpmFilterAdd を呼び出して、フィルターをシステムに追加します。
    以下はその一連の処理をまとめたコードです。この例では IPv4 アドレス 10.0.0.1 への接続をインターセプトするようフィルターを構成しています。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    111
    112
    113
    114
    115
    116
    117
    118
    119
    120
    121
    122
    123
    124
    125
    126
    127
    128
    129
    130
    131
    132
    133
    134
    135
    136
    HANDLE g_hEngineHandle     = NULL;
    HANDLE g_hInjectionHandle  = NULL;
    UINT32 g_uiCalloutId       = 0;

    // {5D84A707-9404-46DA-9B5A-4CB2FA2202A5}
    DEFINE_GUID(WDKBLOG_WFPSAMPLE_ALE_CONNECT_CALLOUT_V4,
      0x5d84a707, 0x9404, 0x46da, 0x9b, 0x5a, 0x4c, 0xb2, 0xfa, 0x22, 0x2, 0xa5);
    // {00FB2DFF-9670-435B-B53D-9D5B697C69DE}
    DEFINE_GUID(WDKBLOG_WFPSAMPLE_SUBLAYER,
      0xfb2dff, 0x9670, 0x435b, 0xb5, 0x3d, 0x9d, 0x5b, 0x69, 0x7c, 0x69, 0xde);

    NTSTATUS
    RegisterAsCallout(
      _In_ PDEVICE_OBJECT pDeviceObject
    )
    {
      NTSTATUS              status = STATUS_SUCCESS;

      FWPM_SESSION          session;
      FWPS_CALLOUT          sCallout;
      FWPM_CALLOUT          mCallout;
      FWPM_DISPLAY_DATA     displayData;
      FWPM_SUBLAYER         InspectSubLayer;
      FWPM_FILTER           filter;
      FWPM_FILTER_CONDITION filterCondition[1] = { 0 };

      // フィルター対象の IP アドレス
      LPWSTR                terminator;
      struct in_addr        remoteAddr;
      RtlIpv4StringToAddressW(L"10.0.0.1", FALSE, &terminator, &remoteAddr);

      // インジェクション ハンドルの取得
      // ※今回はパケットのインジェクション処理は行いませんが、将来の拡張に備えてインジェクションハンドルを取得しています
      status = FwpsInjectionHandleCreate(AF_INET, FWPS_INJECTION_TYPE_TRANSPORT, &g_hInjectionHandle);
      if (!NT_SUCCESS(status))
          goto Exit;

      // フィルターエンジンへのセッションを開きます。
      RtlZeroMemory(&session, sizeof(FWPM_SESSION));
      // FWPM_SESSION_FLAG_DYNAMIC を指定すると、FwpmEngineClose 時に
      // このセッションで追加したフィルター・コールアウトが自動で削除されます。
      // テスト・サンプル用途に適していますが、永続的なフィルターが必要な場合は
      // このフラグを指定しません。
      session.flags = FWPM_SESSION_FLAG_DYNAMIC;
      status = FwpmEngineOpen(
          NULL,
          RPC_C_AUTHN_WINNT,
          NULL,
          &session,
          &g_hEngineHandle);
      if (!NT_SUCCESS(status))
          goto Exit;

      // Read/Write トランザクションの開始
      status = FwpmTransactionBegin(g_hEngineHandle, 0);
      if (!NT_SUCCESS(status))
          goto Exit;

      // フィルターエンジンにコールアウトを登録します
      RtlZeroMemory(&sCallout, sizeof(FWPS_CALLOUT));
      sCallout.calloutKey = WDKBLOG_WFPSAMPLE_ALE_CONNECT_CALLOUT_V4;
      sCallout.classifyFn = WdkBlogALEConnectClassifyFn;
      sCallout.notifyFn   = WdkBlogALEConnectNotifyFn;
      status = FwpsCalloutRegister(pDeviceObject, &sCallout, &g_uiCalloutId);
      if (!NT_SUCCESS(status))
          goto Exit;

      // コールアウト オブジェクトの追加
      RtlZeroMemory(&displayData, sizeof(FWPM_DISPLAY_DATA));
      displayData.name                         = L"Transport Inspect ALE Classify Callout";
      displayData.description                  = L"Intercepts outbound connect attempts";
      RtlZeroMemory(&mCallout, sizeof(FWPM_CALLOUT));
      mCallout.calloutKey                      = WDKBLOG_WFPSAMPLE_ALE_CONNECT_CALLOUT_V4;
      mCallout.displayData                     = displayData;
      mCallout.applicableLayer                 = FWPM_LAYER_ALE_AUTH_CONNECT_V4;
      status = FwpmCalloutAdd(g_hEngineHandle, &mCallout, NULL, NULL);
      if (!NT_SUCCESS(status))
          goto Exit;

      // このコールアウトドライバー用に、独自のサブレイヤーを作成します
      //  GUID は固定値として定義
      //  Weight は、他のフィルタと衝突しないよう適切に設定
      //  サブレイヤーは、「このドライバーの居場所」を決めるための重要な要素です
      RtlZeroMemory(&InspectSubLayer, sizeof(FWPM_SUBLAYER));
      InspectSubLayer.subLayerKey              = WDKBLOG_WFPSAMPLE_SUBLAYER;
      InspectSubLayer.displayData.name         = L"Transport Inspect Sub-Layer";
      InspectSubLayer.displayData.description  = L"Sub-Layer for use by Transport Inspect callouts";
      InspectSubLayer.flags                    = 0;
      InspectSubLayer.weight                   = 0;
      status = FwpmSubLayerAdd(g_hEngineHandle, &InspectSubLayer, NULL);
      if (!NT_SUCCESS(status))
          goto Exit;

      // フィルターの追加
      RtlZeroMemory(&filter, sizeof(FWPM_FILTER));
      filter.layerKey                          = FWPM_LAYER_ALE_AUTH_CONNECT_V4;
      filter.displayData.name                  = (wchar_t*)L"Inspect filter for TCP connection request";
      filter.displayData.description           = (wchar_t*)L"Intercepts TCP outbound connect attempt";
      filter.action.type                       = FWP_ACTION_CALLOUT_TERMINATING;
      filter.action.calloutKey                 = WDKBLOG_WFPSAMPLE_ALE_CONNECT_CALLOUT_V4;
      filter.filterCondition                   = &filterCondition[0];
      filter.subLayerKey                       = WDKBLOG_WFPSAMPLE_SUBLAYER;
      filter.weight.type                       = FWP_EMPTY; // auto-weight.
      filter.rawContext                        = 0;
      filter.numFilterConditions               = 1;
      RtlZeroMemory(&filterCondition, sizeof(FWPM_FILTER_CONDITION));
      filterCondition[0].fieldKey              = FWPM_CONDITION_IP_REMOTE_ADDRESS;
      filterCondition[0].matchType             = FWP_MATCH_EQUAL;
      filterCondition[0].conditionValue.type   = FWP_UINT32;
      filterCondition[0].conditionValue.uint32 = RtlUlongByteSwap(remoteAddr.S_un.S_addr);
      status = FwpmFilterAdd(g_hEngineHandle, &filter, NULL, NULL);
      if (!NT_SUCCESS(status))
          goto Exit;

      // トランザクションのコミット
      status = FwpmTransactionCommit(g_hEngineHandle);
      if (!NT_SUCCESS(status))
          goto Exit;

    Exit:
      if (!NT_SUCCESS(status)) {
          if (g_uiCalloutId) {
              FwpsCalloutUnregisterById(g_uiCalloutId);
              g_uiCalloutId = 0;
          }
          if (g_hEngineHandle != NULL) {
              FwpmEngineClose(g_hEngineHandle);
              g_hEngineHandle = NULL;
          }
          if (g_hInjectionHandle != NULL) {
              FwpsInjectionHandleDestroy(g_hInjectionHandle);
              g_hInjectionHandle = NULL;
          }
      }
      return status;
    }
  • DriverEntry にて、追加した RegisterAsCallout 関数を呼び出します。
    1
    2
    3
    4
    5
    6
    7
    8
    9
      // WDM デバイス オブジェクトの取得
      pDeviceObject = WdfDeviceWdmGetDeviceObject(device);
      WdfControlFinishInitializing(device);

      // コールアウト ドライバーとして登録し、フィルターの追加を行う
      status = RegisterAsCallout(pDeviceObject);

    Exit:
      if (!NT_SUCCESS(status)) {

3.2 アンロード関数の実装

WFP コールアウト ドライバーでは、アンロード ルーチンの実装が必須です。アンロード ルーチンでコールアウトの登録解除を行います。
登録の解除を行わないと、ドライバーをアンロードできません。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
_Function_class_(EVT_WDF_DRIVER_UNLOAD)
_IRQL_requires_same_
_IRQL_requires_max_(PASSIVE_LEVEL)
void
EvtDriverUnload(
  _In_ WDFDRIVER driverObject
)
{
  NTSTATUS status;
  UNREFERENCED_PARAMETER(driverObject);

  if (g_uiCalloutId) {
      status = FwpsCalloutUnregisterById(g_uiCalloutId);
      g_uiCalloutId = 0;
  }
  if (g_hEngineHandle) {
      status = FwpmEngineClose(g_hEngineHandle);
      g_hEngineHandle = NULL;
  }
  if (g_hInjectionHandle) {
      status = FwpsInjectionHandleDestroy(g_hInjectionHandle);
      g_hInjectionHandle = NULL;
  }
}

3.3 通知コールアウト (notifyFn) の実装

notifyFn では、フィルターがエンジンに追加されたタイミングや削除されたタイミングで呼び出されます。
まずは、それら追加と削除のタイミングの通知を受信するコードを追加します。
以下の WdkBlogALEConnectNotifyFn は、前述の RegisterAsCallout 内で呼び出している FwpsCalloutRegister で登録している notifyFn です。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
NTSTATUS
WdkBlogALEConnectNotifyFn(
  _In_          FWPS_CALLOUT_NOTIFY_TYPE notifyType,
  _In_    const GUID* filterKey,
  _Inout_ const FWPS_FILTER* filter
)
{
  UNREFERENCED_PARAMETER(filterKey);
  UNREFERENCED_PARAMETER(filter);

  switch (notifyType) {
      case FWPS_CALLOUT_NOTIFY_ADD_FILTER:
          DbgPrint("FWPS_CALLOUT_NOTIFY_ADD_FILTER\n");
          break;
      case FWPS_CALLOUT_NOTIFY_DELETE_FILTER:
          DbgPrint("FWPS_CALLOUT_NOTIFY_DELETE_FILTER\n");
          break;
      default:
          break;
  }
  return STATUS_SUCCESS;
}

3.4 分類コールアウト (classifyFn) の実装

classifyFn は、WFP によってネットワークデータが分類されるたびに呼び出されます。今回の例では、”10.0.0.1” への TCP 接続要求が発生すると呼び出されます。
最初の段階では、次のような方針で十分です。

  • パケットやストリームの内容は変更しない
  • 判定結果はそのまま次のフィルタへ渡す (= FWP_ACTION_CONTINUE を返す)
    つまり Inline Inspection（観察のみ） です。
    この段階では、
  • notifyFn, classifyFn が正しく実行されるのか
  • 指定したレイヤー FWPM_LAYER_ALE_AUTH_CONNECT_V4 で適切に呼びだされること
    を確認することが目的になります。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    void
    WdkBlogALEConnectClassifyFn(
        _In_ const FWPS_INCOMING_VALUES* inFixedValues,
        _In_ const FWPS_INCOMING_METADATA_VALUES* inMetaValues,
        _Inout_opt_ void* layerData,
        _In_opt_ const void* classifyContext,
        _In_ const FWPS_FILTER* filter,
        _In_ UINT64 flowContext,
        _Inout_ FWPS_CLASSIFY_OUT* classifyOut
    )
    {
        PNET_BUFFER_LIST rawData = (PNET_BUFFER_LIST)layerData;
        UNREFERENCED_PARAMETER(inFixedValues);
        UNREFERENCED_PARAMETER(inMetaValues);
        UNREFERENCED_PARAMETER(classifyContext);
        UNREFERENCED_PARAMETER(filter);
        UNREFERENCED_PARAMETER(flowContext);
        UNREFERENCED_PARAMETER(classifyOut);

        // 分類する権限のない場合は処理をスキップ
        if ((classifyOut->rights & FWPS_RIGHT_ACTION_WRITE) == 0)
            goto Exit;

        if (layerData != NULL) {
            FWPS_PACKET_INJECTION_STATE packetState;
            packetState = FwpsQueryPacketInjectionState(g_hInjectionHandle, rawData, NULL);

            if ((packetState == FWPS_PACKET_INJECTED_BY_SELF) ||
                (packetState == FWPS_PACKET_PREVIOUSLY_INJECTED_BY_SELF)) {
              // 許可またはブロックの決定を次のフィルタに渡す場合 FWP_ACTION_CONTINUE をセットします
              classifyOut->actionType = FWP_ACTION_CONTINUE;
            }
        }
    Exit:
        return;
    }

4. インストール用 INF ファイルの作成

WFP コールアウト ドライバーは、プラグアンドプレイ ドライバーではないため、DefaultInstall セクションを使用してインストールを行います。
以下 INF ファイルの例です。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
;
; WdkBlogWfpSample.inf
;
[Version]
  Signature         = "$WINDOWS NT$"
  Class             = WFPCALLOUTS
  ClassGuid         = {57465043-616C-6C6F-7574-5F636C617373}
  Provider          = %ManufacturerName%
  CatalogFile       = WdkBlogWfpSample.cat
  DriverVer         = 04/01/2026,1.0.0.000
  PnpLockdown       = 1

[DestinationDirs]
  DefaultDestDir    = 12                                       ; %WINDIR%\System32\DriverStore\FileRepository
[SourceDisksNames]
  1 = %DiskName%,,,""
[SourceDisksFiles]
  WdkBlogWfpSample.sys = 1,,

[DefaultInstall.NT$ARCH$]
  OptionDesc        = %ServiceDesc%
  CopyFiles         = WdkBlogWfpSample.DriverFiles
[DefaultInstall.NT$ARCH$.Services]
  AddService        = %ServiceName%,,WdkBlogWfpSample.Service
[DefaultUninstall.NT$ARCH$]
  LegacyUninstall   = 1
  DelFiles          = WdkBlogWfpSample.DriverFiles
[DefaultUninstall.NT$ARCH$.Services]
  DelService        = WdkBlogWfpSample,0x200                   ; SPSVCINST_STOPSERVICE

[WdkBlogWfpSample.DriverFiles]
  WdkBlogWfpSample.sys,,,0x00000040                            ; COPYFLG_OVERWRITE_OLDER_ONLY

[WdkBlogWfpSample.Service]
  DisplayName       = %ServiceName%
  Description       = %ServiceDesc%
  ServiceType       = 1                                        ; SERVICE_KERNEL_DRIVER
  StartType         = 3                                        ; SERVICE_DEMAND_START
  ErrorControl      = 1                                        ; SERVICE_ERROR_NORMAL
  ServiceBinary     = %12%\WdkBlogWfpSample.sys                ; %WINDIR%\System32\DriverStore\FileRepository\*\WdkBlogWfpSample.sys
  AddReg            = WdkBlogWfpSample.AddReg

[WdkBlogWfpSample.AddReg]
  HKR,"Parameters","SampleData",0x00000000,"Data"              ; FLG_ADDREG_TYPE_SZ

[Strings]
  ManufacturerName  = "MicrosoftCSS WDK Support Blog"
  DiskName          = "WDK Blog WFP Sample Installation Disk"
  ServiceDesc       = "WDK Blog WFP Sample Callout Driver"
  ServiceName       = "WdkBlogWfpSample"

5. ドライバーのビルド

Visual Studio でそのままビルドを行うと、定義の重複やリンク エラー等が発生するため、必要な設定を行います。

5.1 Preprocessor Definitions の追加

次の定義を追加します。

1
2
NDIS630
NDIS_SUPPORT_NDIS630


5.2 Linker / Additional Dependencies の追加

リンクするするライブラリの設定として次を追加します。

1
2
3
4
$(DDK_LIB_PATH)\ndis.lib
$(DDK_LIB_PATH)\wdmsec.lib
$(DDK_LIB_PATH)\fwpkclnt.lib
uuid.lib


5.3 Driver Sigining の設定

テスト証明書による署名の設定を行います。

5.4 ビルドの実行

Visual Studio の [Build] メニューからビルドを行います。
ビルドのログが以下のように succeeded となれば、完了です。wdkblogwfpsample.cat, WdkBlogWfpSample.inf, WdkBlogWfpSample.sys の 3 つのファイルが生成されます。

1
2
3
4
5
6
7
8
9
10
11
12
13
1>
1>Catalog generation complete.
1>Z:\work\NET\WFP\WfpSampleBlog\x64\Debug\WdkBlogWfpSample\wdkblogwfpsample.cat
1>Set catalog attribute.
1>WdkVersion: 10.0.26100.0
1>Set catalog attribute.
1>WdkAssemblyVersion: 10.0.26100.6584
1>Done Adding Additional Store
1>Successfully signed: Z:\work\NET\WFP\WfpSampleBlog\x64\Debug\WdkBlogWfpSample\wdkblogwfpsample.cat
1>
1>Done building project "WfpSampleBlog.vcxproj".
========== Rebuild All: 1 succeeded, 0 failed, 0 skipped ==========
========== Rebuild completed at 15:50 and took 04.006 seconds ==========

6. インストールと動作確認

ビルドしたコールアウト ドライバーをテスト環境にコピーして動作確認まで行います。

6.1 インストール

  • テスト環境 (Bcdedit.exe -set TESTSIGNING ON が実施されている環境) にドライバーファイルとテスト証明書をコピーします。
  • テスト証明書をルート証明書ストアにインストールします。
    証明書のインストールは、WDK の C:\Program Files (x86)\Windows Kits\10\bin\10.0.26100.0<CPU type> に含まれる CertMgr.exe を使用するか、証明書スナップイン certmgr.msc を使ってインストールします。

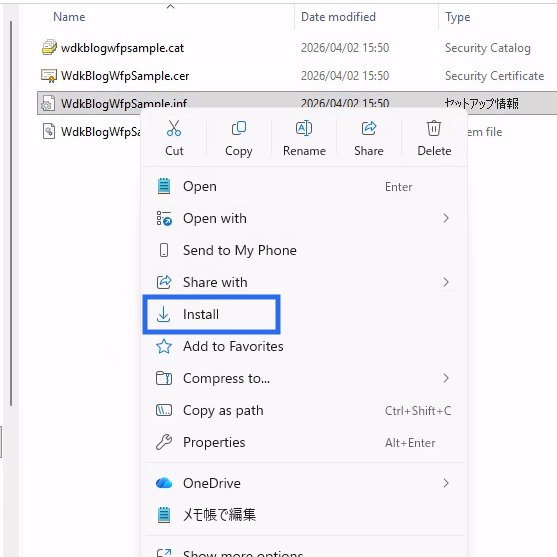

  • 続いて、ドライバーのインストールは INF ファイルを右クリックして [Install] をクリックします。”The operation completed successfully.” と表示されたら OK です。

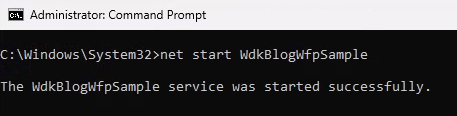

  • インストール後、ドライバーの開始を行うため、管理者権限で起動したコマンドプロンプトから次のコマンドを入力して、ドライバーを開始します。
    1
    net start WdkBlogWfpSample

6.2 動作確認

ビルド・インストールしたドライバーが実行されているかどうかをカーネル デバッガー (WinDbg) で確認します。
今回は WdkBlogWfpSample.sys の関数にブレークポイントをセットし、期待通り停止するかどうかでチェックします。

[!NOTE] デバッガーが接続されていない場合は次のドキュメントを参考にデバッガーの接続を行います。
KDNET ネットワーク カーネル デバッグを自動的に設定する
KDNET ネットワーク カーネルのデバッグを手動で設定する

  • まず、WinDbg の Break ボタンをクリックして、デバッガーにブレークインします。続いて、Command ウィンドウ内で .reload コマンドを実行し、シンボルをロードします。
    1
    2
    3
    4
    5
    6
    7
    14: kd> .reload
    Connected to Windows 10 26100 x64 target at (Thu Apr  2 16:45:55.358 2026 (UTC + 9:00)), ptr64 TRUE
    Loading Kernel Symbols
    ...............................................................
    Loading User Symbols
    Loading unloaded module list
    ...........
  • ドライバーが正しくロードされているか確認するため lm (List Loaded Modules) コマンドを次のように実行します。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    14: kd> lmDvm WdkBlogWfpSample
    Browse full module list
    start             end                 module name
    fffff807`54cf0000 fffff807`54cf8000   WdkBlogWfpSample   (private pdb symbols)  Z:\work\NET\WFP\WfpSampleBlog\x64\Debug\WdkBlogWfpSample.pdb
        Loaded symbol image file: WdkBlogWfpSample.sys
        Image path: \SystemRoot\System32\drivers\WdkBlogWfpSample.sys
        Image name: WdkBlogWfpSample.sys
        Browse all global symbols  functions  data  Symbol Reload
        Timestamp:        Thu Apr  2 15:50:41 2026 (69CE11C1)
        CheckSum:         0000D573
        ImageSize:        00008000
        Mapping Form:     Loaded
        Translations:     0000.04b0 0000.04e4 0409.04b0 0409.04e4
        Information from resource tables:
  • bu コマンドでブレークポイントをセットします。
    1
    bu WdkBlogWfpSample!WdkBlogALEConnectClassifyFn
  • 念のため、ブレークポイントが正しくセットされているかどうかを bl コマンドで確認し、g コマンドで実行を再開します。
    1
    2
    3
    14: kd> bl
      0 e Disable Clear  fffff807`54cf19d0  [Z:\work\NET\WFP\WfpSampleBlog\driver.c @ 41]     0001 (0001) WdkBlogWfpSample!WdkBlogALEConnectClassifyFn
    14: kd> g
  • “10.0.0.1 への接続” を意図的に発生させます。PowerShell を起動して、次のように Test-NetConnection コマンドを実行します。
    1
    PS C:\Users\localAdmin> Test-NetConnection -RemoteAddress 10.0.0.1 -Port 80
  • WinDbg に戻り、command ウィンドウに次のように表示されていれば、期待通りブレークポイントで停止しています。
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
      Breakpoint 0 hit
      WdkBlogWfpSample!WdkBlogALEConnectClassifyFn:
      fffff807`54cf19d0 4c894c2420      mov     qword ptr [rsp+20h],r9
      ```
      実際の WinBbg の画面は次のようになります。
      <img src="https://jpwdkblog.github.io/images/wfp_callout/windbg_break.png" width="50%" align="left" border="1"><br clear="left">


    - `classfyFn` が呼び出されているところまで確認出来たら、最後に WdkBlogWfpSample.sys の `notifyFn` である `WdkBlogALEConnectNotifyFn` にご自身でブレークポイントをセットして、フィルターの削除で呼び出されるかどうかをチェックしてみましょう。
    このコールアウト ドライバーでは、ドライバーのアンロード タイミングで
      FwpmEngineClose → 動的セッション終了 → フィルター自動削除 → notifyFn（FWPS_CALLOUT_NOTIFY_DELETE_FILTER）が呼ばれる
    という流れの処理が期待されます。そのため、ドライバーをアンロードすることで `notifyFn` が呼び出されます。

      コールアウト ドライバーをアンロードさせるためには、次のコマンドを実行します。
    net stop WdkBlogWfpSample
    アンロード処理のタイミングで期待通り `notifyFn` が呼び出されると次の画像のようになります。
<img src="https://jpwdkblog.github.io/images/wfp_callout/windbg_break2.png" width="50%" align="left" border="1"><br clear="left">

7. まとめ

第2回では、WFP コールアウトドライバーの 最小の実装と動作確認 を行いました。

  • 今回のコールアウトドライバーでは、「フィルターのポリシー設定」と「classifyFn と notifyFn の実装」を行いました。
  • classifyFn ではパケット自体の変更や操作は行わず、次のフィルターを呼び出す FWP_ACTION_CONTINUE を返す実装をしました。
  • 実際にドライバーをインストールして、classifyFn と notifyFn が呼び出される確認を行いました。

次回以降で、今回のコードを使ったカスタマイズ例や、デバッガー以外での動作確認方法などを紹介できればと思います。

変更履歴
2026/04/02 created by riwaida

※ 本記事は 「jpwdkblog について」 の留意事項に準じます。
※ 併せて 「ホームページ」 および 「記事一覧」 もご参照いただければ幸いです。

Network WFP Driver
prev： next：
