この記事では、Visual Studio と Remote Tools for Visual Studio を使用した User Mode Driver のリモート デバッグ方法について説明します。
事前準備
- ドライバーをビルド・デバッグを行う開発環境の PC とドライバーを実行しテストを行うターゲット PC をそれぞれ 1 台ずつ計 2 台の PC あるいは仮想マシンを用意します。
- 開発環境には Visual Studio、Windows Driver Kit (WDK) をインストールし、Windows Driver Kit サンプルを事前にダウンロードしておきます。WDK のインストールと、サンプルのダウンロードは次のリンクをご参照ください。
Download the Windows Driver Kit (WDK)
GitHub - Windows-driver-samples - ターゲット PC に Remote Tools for Visual Studio をインストールします。
Download and Install the remote tools - ターゲット PC でテスト署名を有効化します。必要に応じて事前にセキュア ブートを BIOS で無効化します。テスト署名の有効化は、ドキュメント “テスト署名されたドライバーの読み込みを有効にする“ にあるように、管理者権限で起動したコマンド プロンプトで bcdedit.exe を次のように呼び出します。
1
Bcdedit.exe -set TESTSIGNING ON
User Mode Driver について
事前準備が完了したらサンプル ドライバーのビルドを行います。この記事では User Mode Driver を対象としておりますが、User Mode Driver と言っても様々な種類があります。
例えば次のような種類のドライバーがあります。
- GPS / GNSS (Global Navigation Satellite System GNSS) driver
- GPIO peripheral device driver
- Indirect display driver
- UMDF NetAdapterCx client driver
- POS barcode scanner driver
- Printer driver ※
- WIA driver ※
※ Printer および WIA ドライバーは一般的な User Mode Driver Framework (UMDF) のドライバーとは異なるため、この記事のシリーズで紹介している内容の一部は適用されません。
サンプル ドライバーのビルド
この記事では Generic なサンプルとして提供されている Toaster サンプルを使用します。Toaster サンプルは KMDF 版と UMDF 版の2種類がありますが UMDF 版は Windows-driver-samples/general/toaster/umdf2 にあります。
- 開発環境 PC の Visual Studio で Windows-driver-samples\general\toaster\umdf2\umdf2toaster.sln を開きます

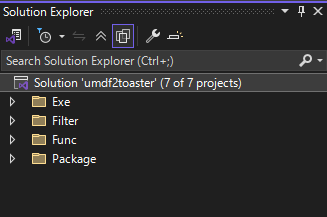

- [Solution Explorer] を見ると、そのソリューション内には Exe, Filter, Func, Package というプロジェクトがありますが、ひとまず Solution 部分をクリックします。
- 続いて、ビルド対象を選びます。
- [ビルド] メニューから [ソリューションのリビルド] を選びビルドします。
- ビルドが正常に終わると、その結果として x64 Debug の場合、次のような出力ファイルが得られます。
1
2
3
4
5
6
7
8
9
10umdf2
└─x64
└─Debug
├─package.cer
└─package
├─filterum.dll
├─filterum.inf
├─wdfsimpleum.dll
├─wdfsimpleum.inf
└─wudf.cat
ドライバーのインストール
ドライバーのインストールにはいくつか方法がありますが、今回はドライバー パッケージを手動でターゲット PC にコピーして、デバイス マネージャーを使ってインストールします。
前の手順の 5 の
Debugフォルダーをターゲット PC の任意のフォルダーにコピーします。ターゲット PC 上でコピー先フォルダー内にある

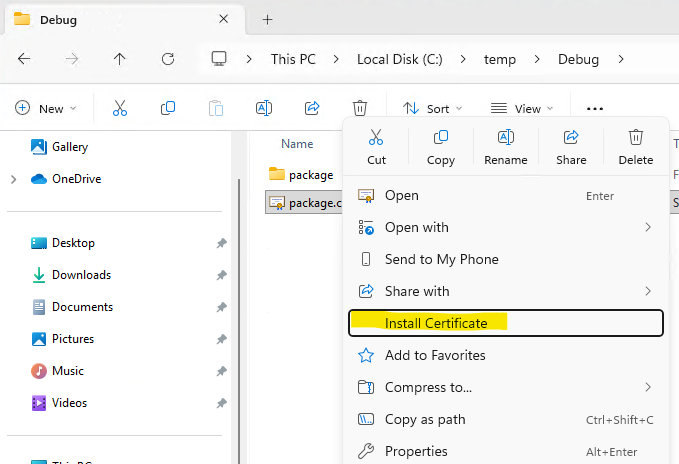

package.cerを右クリックして [証明書のインストール] をクリックします。
証明書のインポート ウィザードで次の設定で選び、完了 をクリックして証明書をインポートします。
設定項目 設定値 保存場所 ローカル コンピューター 証明書をすべて次のストアに配置する チェックする 証明書ストア 信頼されたルート証明機関 物理ストアを表示する チェックしない スタート メニューを右クリックしてデバイス マネージャーを起動します。
[操作] メニューをクリックして、**[レガシ ハードウェアの追加]** をクリックします。
[ハードウェアの追加] ウィザードで、次の設定を行い、ドライバーとデバイスのインストールを行います。
6-1. インストール方法の選択で [一覧から選択したハードウェアをインストールする (詳細)] を選び次へ。
6-2. [共通ハードウェアの種類] で [すべてのデバイスを表示] を選び次へ。
6-3. [ディスクを使用] をクリックして、ドライバー パッケージをコピーしたフォルダーに移動してwdfsimpleum.infを選び [開く] をクリックします。

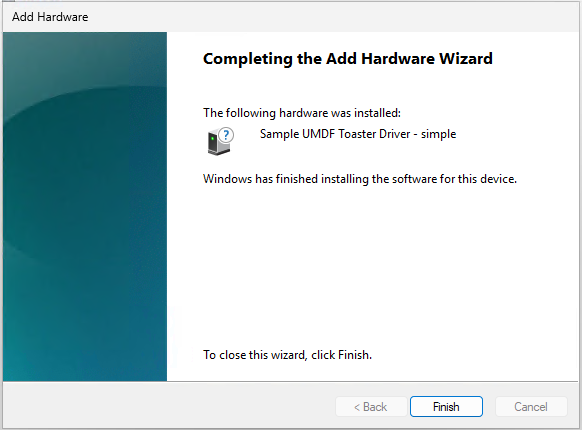

6-4.Sample UMDF Toaster Driver - simpleを選び [次へ] をクリックし、残りのウィザードを進め完了します。

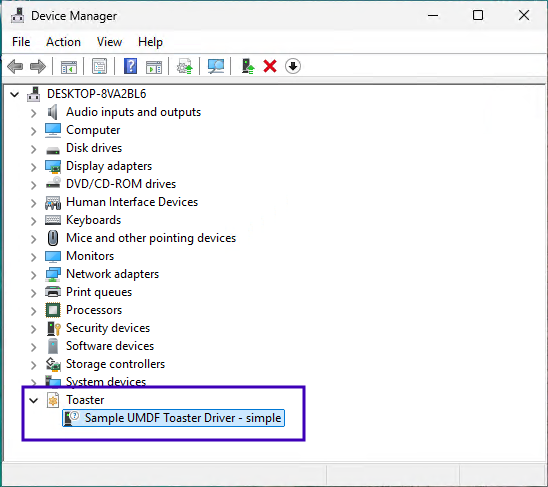

デバイス マネージャーに次のように表示されインストールが完了していることが分かります。
また、スタート メニューから管理者権限でターミナルを起動し、次のコマンドを入力すると UMDF ドライバーがどのプロセスにロードされているのかを確認できます。1
2
3
4
5PS C:\> tasklist /m wdfsimpleum.dll
Image Name PID Modules
========================= ======== ============================================
WUDFHost.exe 12412 wdfsimpleum.dllドライバーのインストール ログを確認する場合は C:\Windows\INF\setupapi.dev.log を参照します。ログの見方などについては SetupAPI テキスト ログ をご参照下さい。
以下は実際に Toaster UMDF ドライバーをインストールした時のログの抜粋です。>>> [Device Install (DiInstallDevice) - ROOT\UNKNOWN\0000] >>> Section start 2025/09/30 17:19:51.937 cmd: "C:\WINDOWS\system32\mmc.exe" C:\WINDOWS\system32\devmgmt.msc ndv: Flags: 0x00000002 dvi: Class GUID of device changed to: {b85b7c50-6a01-11d2-b841-00c04fad5171}. sto: {Setup Import Driver Package: c:\temp\debug\package\wdfsimpleum.inf} 17:19:51.939 inf: Provider: TODO-Set-Provider inf: Class GUID: {B85B7C50-6A01-11d2-B841-00C04FAD5171} inf: Driver Version: 09/30/2025,16.8.45.553 inf: Catalog File: wudf.cat sto: {Copy Driver Package: c:\temp\debug\package\wdfsimpleum.inf} 17:19:51.943 sto: Driver Package = c:\temp\debug\package\wdfsimpleum.inf sto: Flags = 0x00000007 sto: Destination = C:\Users\LOCALA~1\AppData\Local\Temp\{80ada83c-a1a3-e241-a557-f69a205c8309} sto: Copying driver package files to 'C:\Users\LOCALA~1\AppData\Local\Temp\{80ada83c-a1a3-e241-a557-f69a205c8309}'. flq: {FILE_QUEUE_COMMIT} 17:19:51.945 flq: Copying 'c:\temp\debug\package\wdfsimpleum.dll' to 'C:\Users\LOCALA~1\AppData\Local\Temp\{80ada83c-a1a3-e241-a557-f69a205c8309}\wdfsimpleum.dll'. flq: Copying 'c:\temp\debug\package\wdfsimpleum.inf' to 'C:\Users\LOCALA~1\AppData\Local\Temp\{80ada83c-a1a3-e241-a557-f69a205c8309}\wdfsimpleum.inf'. flq: Copying 'c:\temp\debug\package\wudf.cat' to 'C:\Users\LOCALA~1\AppData\Local\Temp\{80ada83c-a1a3-e241-a557-f69a205c8309}\wudf.cat'. flq: {FILE_QUEUE_COMMIT - exit(0x00000000)} 17:19:51.953 sto: {Copy Driver Package: exit(0x00000000)} 17:19:51.953 ump: Import flags: 0x00000000 pol: {Driver package policy check} 17:19:52.002 pol: {Driver package policy check - exit(0x00000000)} 17:19:52.002 sto: {Stage Driver Package: C:\Users\LOCALA~1\AppData\Local\Temp\{80ada83c-a1a3-e241-a557-f69a205c8309}\wdfsimpleum.inf} 17:19:52.002 inf: Provider = TODO-Set-Provider inf: Class GUID = {b85b7c50-6a01-11d2-b841-00c04fad5171} inf: Driver Version = 09/30/2025,16.8.45.553 inf: Catalog File = wudf.cat inf: Version Flags = 0x00000013 (以下、省略)
まとめ
以上でドライバーのインストールまで完了です。
今回ドライバーのインストールは、デバイス マネージャーから手動でインスールしましたが、実際のドライバーはデバイスの接続に応じたプラグアンドプレイによるインストールになることが想定されます。なお、今回のインストールでは ROOT\Unknown\0000 というデバイス インスタンスを作成して、ドライバーを割り当てているため、物理的なデバイスは存在していません。USB などのプラグアンドプレイのシナリオでは、バス ドライバーが USB\VID_xxxx&PID_yyyy\* のようなデバイス インスタンスを生成し、ドライバーがインストールされます。
次回の記事では、実際にリモートでデバッガーを接続してアプリケーションからドライバーを呼び出した時の様子を開発環境上の PC で動作する Visual Studio でデバッグする作業を行います。
変更履歴2025/09/30 created by riwaida
※ 本記事は 「jpwdkblog について」 の留意事項に準じます。
